Texto da Questão:
+

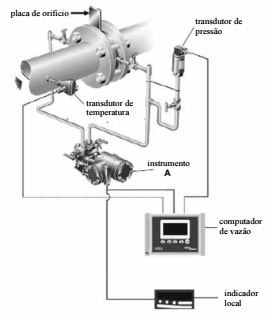

A figura a seguir ilustra uma instrumentação de uso comum para medições da vazão de gases em instalações industriais. Essa aplicação faz uso de uma placa de orifício padrão como elemento primário juntamente com outros instrumentos.
Considerando a figura acima, julgue o item que se segue.
O computador de vazão efetua o cálculo da vazão de gás
multiplicando a velocidade do gás no interior da tubulação
(obtida do instrumento A) pela área da seção transversal
interna da tubulação (previamente conhecida).
