Texto da Questão:
+

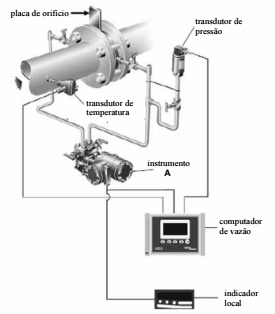

A figura a seguir ilustra uma instrumentação de uso comum para medições da vazão de gases em instalações industriais. Essa aplicação faz uso de uma placa de orifício padrão como elemento primário juntamente com outros instrumentos.
Considerando a figura acima, julgue o item que se segue.
O instrumento A indicado na figura mede a velocidade de
escoamento do gás no interior da tubulação.
