Texto da Questão:
+
Acervo pessoal.

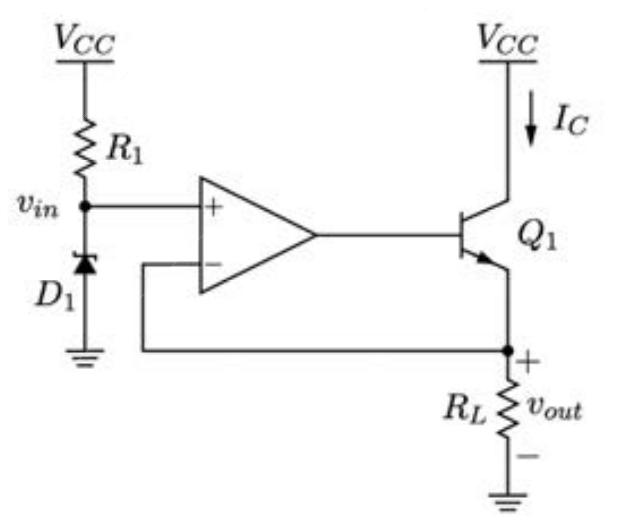

Essa figura mostra um circuito eletrônico. A tensão de alimentação Vcc é de 5V, o diodo D1 é um diodo Zener com tensão de ruptura de 3,3 V, e o transistor bipolar Q1 apresenta β = 50.
Considerando essas informações, julgue (C ou E) os itens a seguir.
Para obter uma corrente de 10 mA no diodo D1, deve-se utilizar um resistor R1 de 1,7 kΩ.
