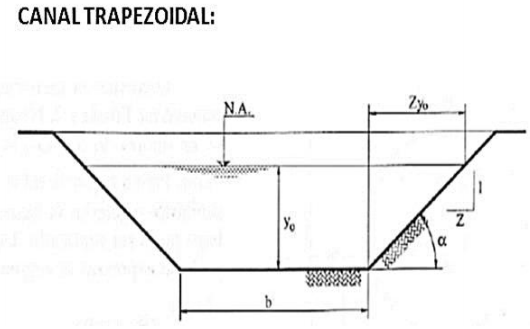

Atente para a figura abaixo, que representa um canal trapezoidal com paredes rochosas, em um sistema de drenagem de águas pluviais, e para os dados apresentados em seguida.
Dados:
y0 = 3,0 m;
b = 6,0 m;
Z = 1,0;
V = 1,8 m/s.
Fórmulas:
B = 2Zy0 + b
A = (b + B)/2*y0
Cálculo da Vazão em m3/s:
Q = A.V
Considerando a figura e os dados apresentados
acima, é correto afirmar que a vazão “Q” desse canal
trapezoidal, em m3/s, é
