#2649241

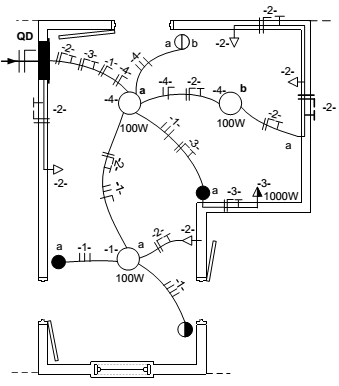

Analise o seguinte diagrama unifilar:



Considerando o diagrama unifilar acima, é correto afirmar que

  • as lâmpadas do circuito 4 estão ligadas em paralelo entre si e podem ser comandadas pelo interruptor de duas seções.
  • a tomada do circuito 3 é de uso específico e está a 2 m do piso.
  • os esquemas de ligação das lâmpadas dos circuitos 1 e 4 são do tipo paralelo e de dupla seção, respectivamente.
  • a lâmpada do circuito 1 pode ser comandada por três interruptores diferentes.
