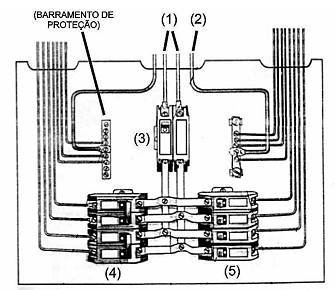

Considere o quadro de distribuição elétrica bifásica de uma residência, ilustrado a seguir, com componentes numerados de 1 a 5.

Assinale a alternativa que nomeia corretamente os componentes numerados.

A 1 – Fase, 2 – Neutro, 3 – Disjuntor diferencial residual geral, 4 – Disjuntores bifásicos, 5 – Disjuntores monofásicos.

B 1 – Fase, 2 – Proteção, 3 – Disjuntor diferencial residual geral, 4 – Disjuntores monofásicos, 5 – Disjuntores bifásicos.

C 1 – Neutro, 2 – Fase, 3 – Disjuntores bifásicos, 4 – Disjuntores monofásicos, 5 – Disjuntor diferencial residual geral.

D 1 – Proteção, 2 – Fase, 3 – Disjuntores monofásicos, 4 – Disjuntor diferencial residual geral, 5 – Disjuntores bifásicos.
