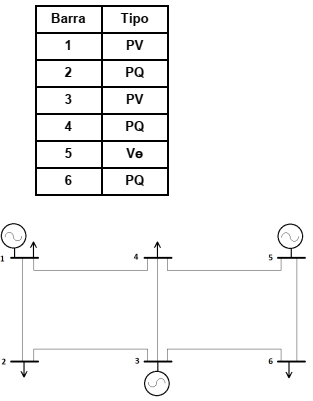

Considere o seguinte diagrama unifilar e a classificação das barras:
Sobre o problema de fluxo de potência formulado para o sistema de energia elétrica representado por este diagrama, considere as seguintes afirmativas:
I. A matriz admitância de barra que representa a rede elétrica é uma matriz quadrada de dimensão seis e simétrica.
II. São incógnitas do problema as magnitudes e ângulos de fase dos fasores das tensões de todas as barras.
III. Os dados de entrada do problema são as injeções líquidas de potência ativa e reativa de todas as barras.
IV. A injeção líquida de potência ativa da barra 3 é uma incógnita do problema de fluxo de potência não linear.
Assinale a alternativa CORRETA.
