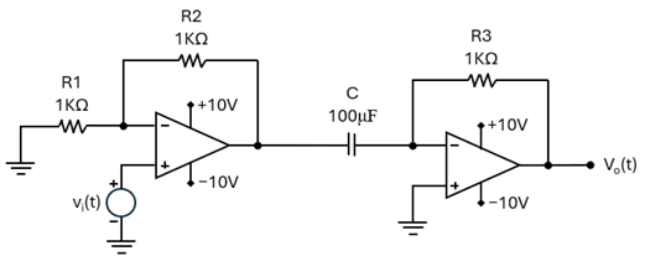

Ao investigar o funcionamento de circuitos com amplificadores operacionais, um estudante simulou
a conexão em cascata de dois sistemas ligeiramente parecidos e conectados por um capacitor de 100 µF,
como apresentado na figura. Considerando os componentes como ideais, o capacitor descarregado e o sinal
vi (t) = 2.sen(10t) V de baixa frequência aplicado na entrada não inversora do primeiro amplificador operacional. Indique a alternativa que apresenta corretamente o sinal de tensão que o estudante deve verificar se
coletado na saída V0 (t) do segundo amplificador operacional.
Fonte: IFSP, 2024.
