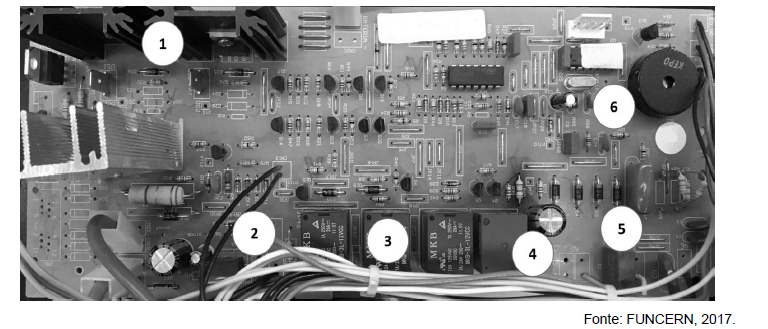

A 5 representa a saída da tensão alternada proveniente das baterias, a qual possui filtros de rede ativados quando falta energia na rede elétrica de entrada.
B 1 representa o circuito inversor, o qual transforma a tensão contínua da bateria em tensão de saída alternada quando falta energia na rede elétrica de entrada.
C 2 representa o circuito de medição e de carga da bateria, o qual disponibiliza uma tensão contínua de 13,8V para carregá-la quando a bateria está descarregada.
D 6 representa o circuito de comparação, o qual seleciona a tensão de estabilização usada quando a bateria do equipamento está descarregada.
