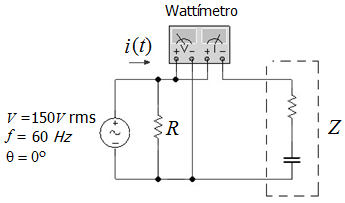

O circuito CA apresentado a seguir é alimentado por um gerador monofásico, cuja tensão eficaz é igual a 150 𝑉 . O circuito alimenta uma carga com impedância 𝑍, cujo fator de potência é igual a 0,5 e a carga com resistência 𝑅. Um Wattímetro é conectado entre o gerador e a carga 𝑍 e indica uma potência igual a 3,75[𝑘𝑊].
Os valores do módulo da corrente eficaz, do ângulo da corrente eficaz 𝑖(𝑡) e da resistência 𝑅 para que a metade do módulo do valor eficaz de 𝑖(𝑡) circule através de 𝑅 são, respectivamente:
