Texto da Questão:
+
Um motor de indução trifásico novo deve ser testado para instalação em uma máquina, montada em um galpão industrial, após
reforma. As especificações desse motor são: potência igual a 17,3 kW; 12 terminais externos para ligações; 4 polos; escorregamento 10%;
tensões de alimentação de linha 220/380/440/760 V; 60 Hz; rotor tipo gaiola de esquilo; fator de potência de 80% e rendimento unitário.
Para as condições de aplicação do motor, a relação entre a corrente de partida e a corrente nominal é igual a 5. Testes deverão ser efetuados

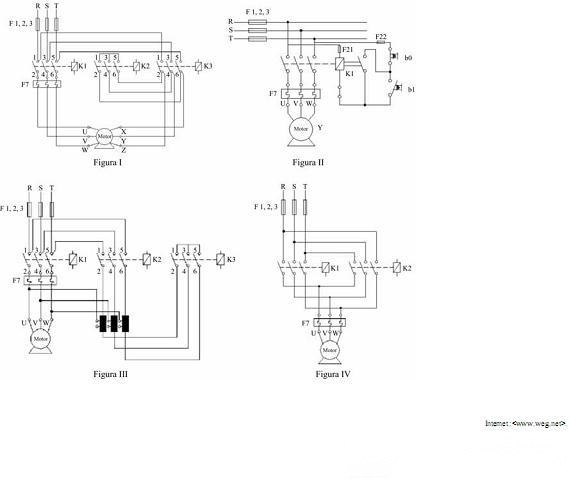

levando-se em conta diferentes ligações elétricas, conforme ilustram os esquemas mostrados nas figuras acima.
A partir dessas informações e das figuras apresentadas, julgue os itens subsequentes.
Utilizando-se o sistema de alimentação ilustrado na figura I, a corrente de partida do motor será aproximadamente igual a 55 A, o que equivale a um terço da corrente observada se utilizado o sistema de partida ilustrado na figura II, para uma rede de alimentação trifásica de 380 V.
