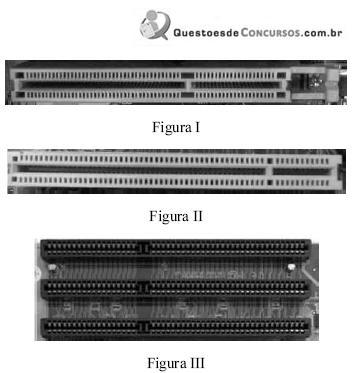

A A figura II mostra umslotdo tipo PCI-X, também chamado de PCI-Express.
B A figura I corresponde a um slot do tipo AGP (accelerated graphics port), que é, em geral, menor que umslotPCI.
C A figura III mostra umslotdo tipo PCI para 32 bits.
D A figura II mostra umslotdo tipo ISA.
E As figuras I e III mostramslotsdo tipo ISA, mas com diferentes números de pinos.
