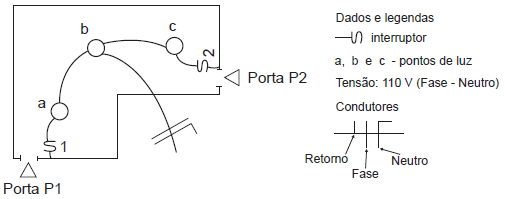

A Figura abaixo apresenta o croqui de parte de uma instalação predial elétrica.
Na configuração inicial, o interruptor S1 acendia os pontos a e b, simultaneamente, e o interruptor S2 acendia o ponto c. Foi solicitada a troca dos interruptores S1 e S2 por outros dois que formassem um sistema three-way, para acendimento simultâneo dos três pontos. Na nova configuração, a fase ficará no interruptor S2.
Analisando-se a configuração e a quantidade dos condutores na situação inicial e na situação após a modificação, constata-se
que a maior variação de condutores ocorreu no trecho entre
