Considere a figura e o texto que se seguem para responder às questões de nos 23 e 24.

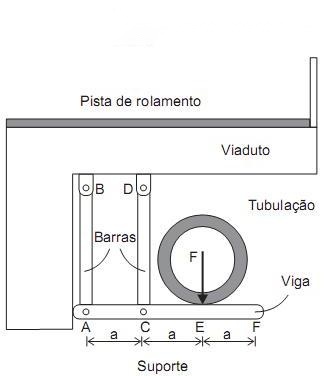

A tubulação de um gasoduto é fixada, na parte inferior de um viaduto, por meio de suportes, cujas estruturas são constituídas por duas barras e uma viga, conforme ilustrado na figura acima. As barras AB e CD são elásticas lineares e possuem a mesma geometria (área de seção transversal A e comprimento L). Considere que a tubulação exerce uma força F sobre um dos suportes, conforme ilustrado.
A distribuição dos momentos fletores atuantes ao longo da viga ACEF tem a forma representada pelo diagrama
