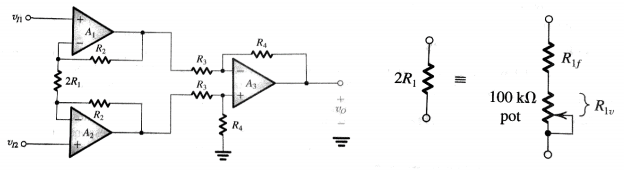

Considerando que o segundo estágio do amplificador abaixo tenha ganho unitário e que o ganho seja
aplicado todo no primeiro estágio, projete o circuito amplificador de instrumentação para se obter um
ganho que possa variar dentro da faixa de 2 a 1000, utilizando uma resistência variável de 100K ohms.
Considere ainda que a resistência 2R1 possa ser implementada como uma combinação série de um
resistor fixo R1f e de um resistor variável R1V, que pode ser obtido por um potenciômetro de 100K ohms.
Assinale a opção que representa os valores de R1f e R2, respectivamente.
