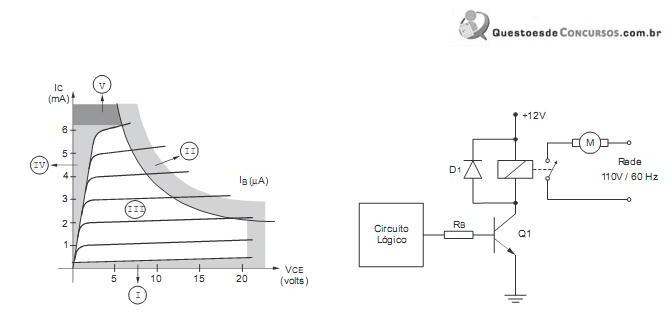

O gráfico abaixo mostra várias regiões de operação de um transistor NPN, numeradas de I a V, e o circuito ao lado do gráfico corresponde a uma interface de potência para acionamento de um motor CA:
O transistor Q1 do circuito opera APENAS nas regiões
O transistor Q1 do circuito opera APENAS nas regiões
