Leia a imagem a seguir.

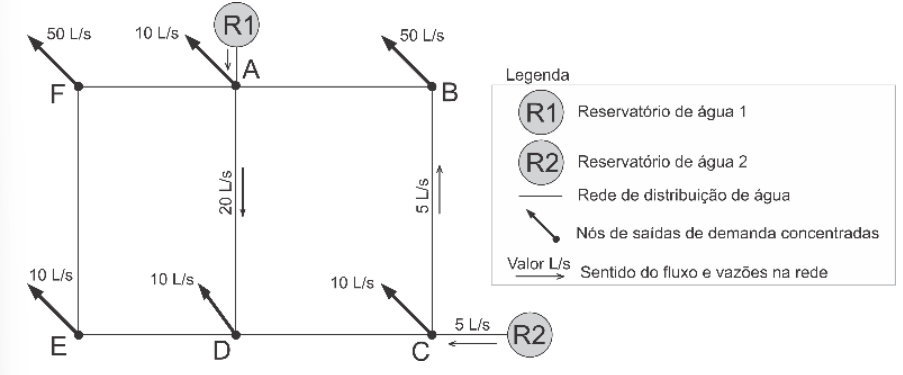

A figura acima é uma representação de uma rede de
distribuição de água contendo dois anéis. Considerando os
posicionamentos dos reservatórios de distribuição de água,
situados a montante da rede, a disposição dos trechos da
rede de distribuição de água apresentada na figura, as
vazões de água concentradas nos nós, além das vazões e
do sentido de fluxo de água nos trechos AD, CB e R2C,
pode-se dizer que a vazão no trecho FE equivale a:
