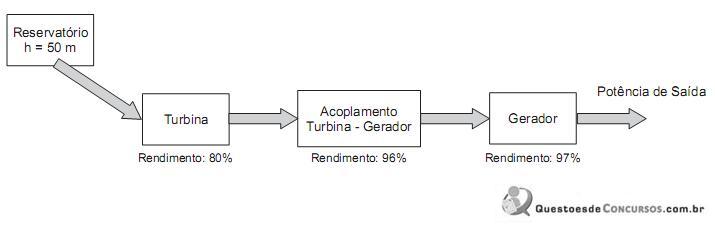

A figura acima apresenta um diagrama de blocos de uma usina hidrelétrica, desde a área do reservatório até a saída do gerador. Sabe-se que:
- a altura da queda d´água: h = 50 metros;
- a aceleração da gravidade: g = 10 m/s2 ;
- densidade da água: 1 kg/litro.
Considerando-se que as perdas de carga no canal de adução são desprezíveis e que o volume de água que atravessa as turbinas é 500 m3/s, a máxima potência de saída da usina, em MW, é, aproximadamente,
