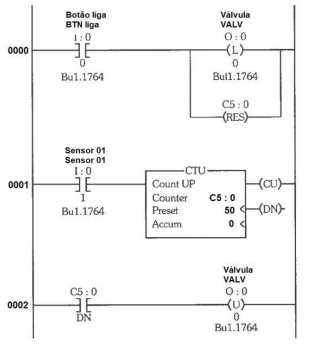

Analise o diagrama Ladder a seguir.
Analise as seguintes afirmativas referentes a esse diagrama e assinale com V as verdadeiras e com F as falsas.
( ) O diagrama utiliza um bloco de função de um contador crescente cuja função é a contagem de eventos, transições falsas / verdadeiras na linha de controle.
( ) No primeiro degrau, o botão liga aciona a válvula e modifica o sentido do contador para decrescente através de um preset no contador.
( ) A cada transição de um para zero o sensor 01 aciona o contador, aumentando em uma unidade o valor acumulado, passando para C5: 1.
( ) Se a contagem atinge o valor pré-programado, 50, o bit Bul1.1764 vai para o nível lógico 0, e o contato associado a esse bit desliga a válvula através de reset da bobina.
Assinale a sequência correta.
