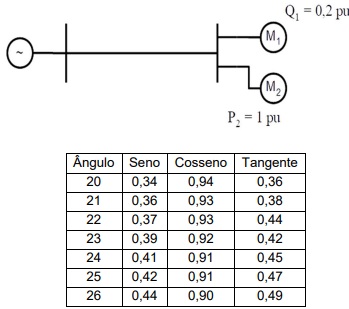

Um gerador trifásico alimenta um centro de carga constituído de dois motores, como mostra o diagrama abaixo, e uma carga adicional que consome 0,1 pu com fator de potência unitário (todas as cargas são trifásicas). O fator de potência do motor M1 é 0,92 e do motor M2 é 0,9. A linha que liga o gerador ao centro de carga tem reatância série igual a 0,2 pu, sendo a resistência e a reatância paralela desprezíveis. Calcule o módulo da tensão (pu) no barramento do centro de carga sabendo que a tensão no barramento do gerador é nominal e abertura angular entre as tensões das duas barras é de 20º.
Está CORRETO o que se afirma em:
